SMC电磁阀SY9120-5DZ-03弹性密封

SMC电磁阀SY9120-5DZ-03弹性密封

●3通阀和5通阀可混合安装
●消耗功率: 0.1 W (带节电回路)
●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式
●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9
电磁阀SY9120-5DZ-03
系列    9    SY9000
机能    1    2位单电控
线圈规格    -    标准
额定电压    5    DC24V
导线引出方式    D    DIN型插座式
LED及过电压保护回路    Z    带指示灯·过电压保护回路
手动操作    -    非锁定推压式
A·B接管口径    03    3/8
螺纹的种类    -    Rc
托架    -    无
订制规格    -    标准
CE对应    -    -
电磁阀SY9120-5DZ-03
R: DC3V
5、导线引出方式
直接出线式：G:导线长300MM，   H：导线长800MM
L形插座式：L：带导线长300MM， LH：不带导线 ，LO：不带插头
M形插座式：M：带导线长300MM， MN: 不带导线， MO:I不带插头
DIN形插座式:D: 带插头, DO:不带插头
M8接头：WO：接头无电线

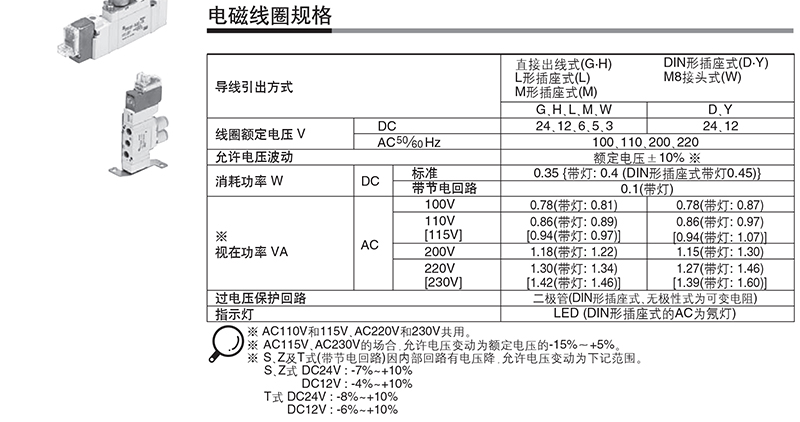

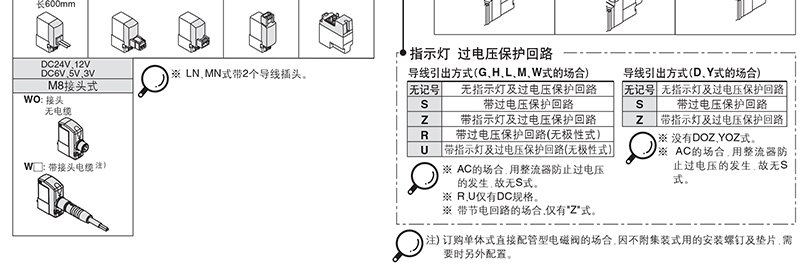

6、指示灯、过电压保护回路
无记号：无指示灯及过电压保护回路
  S   : 带过电压保护回路
  Z   ：带指示灯及过电压保护回路
  R   : 带过电压保护回路（无极性式）
  U   ：带指示灯及过电压保护回路（无极性式）
7、手动操作方式
无记号：非锁定按钮式
  D   ：旋具压下回转锁定式
  E   ：手动压下回转锁定式

类别：5通先导式电磁阀/弹性密封
系列：SY3000-9000系列/直接配管型
型号：SY9120-5DZ-03

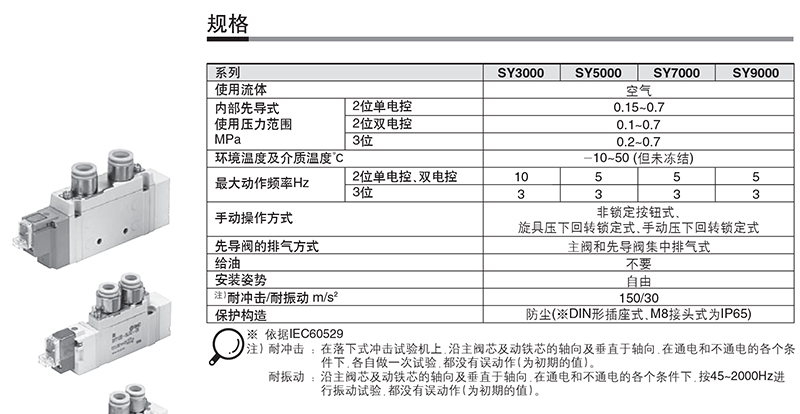

产品规格：
系列：SY3000、SY5000、SY7000、SY9000
使用流体：空气
内部先导式使用压力范围2位单电控：0.15至0.7MPa
内部先导式使用压力范围2位双电控：0.1至0.7MPa
内部先导式使用压力范围3位：0.2至0.7MPa
环境及流体温度：-10至50度（未冻结）
手动开关：螺丝刀压力锁定型
先导阀的排气方式：主阀和先导阀集中排气式
给油：不要
安装方式：自由
耐冲击/耐振动：150/30m/s2
保护构造：防尘
产品特点：
●3通阀和5通阀可混合安装
●消耗功率: 0.1 W (带节电回路)
●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式
●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

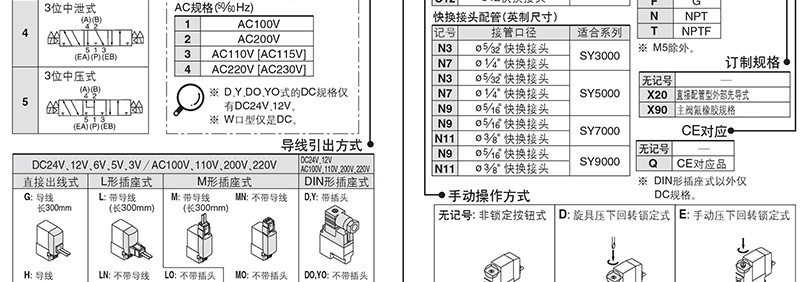

产品型号表示方式：
SY【5】【1】20【】-【5】【L】【】【】-【01】【】-【】
   ---  ---    --   --   --   --  --    --  --   --
     1    2     3    4    5    6   7    8    9    10
1、系列
3：SY3000
5：SY5000
7: SY7000
9: SY9000

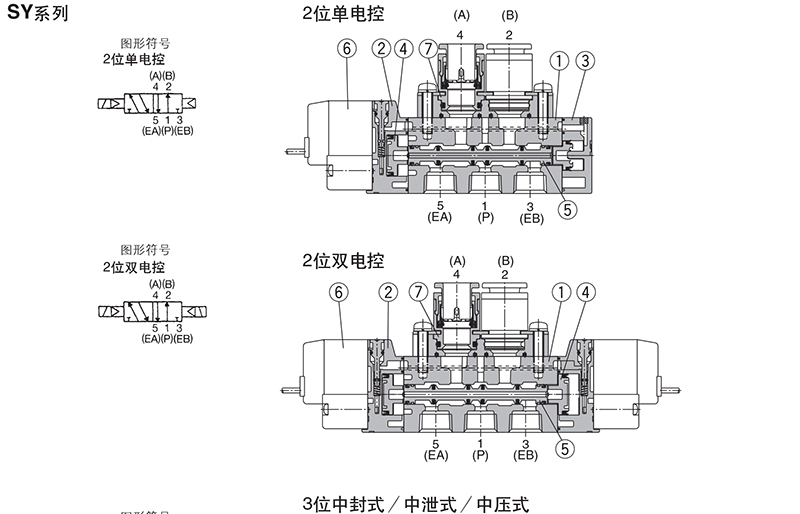

2、机能
1：2位单电控
2：2位双电控
3：3位中封式
4：3位中泄式
5：3位中压式
3、线圈规格：
无记号：标准
  T   : 带节电阀路
4、额定电压
1：AC100V
2：AC200V
3: AC110V
4: AC220V
5：DC24V
6: DC12V
V: DC6V
S: DC5V
8、A\\B通口接管口径
螺纹配管
M5 :M5*0.8
01 :1/8
02 :1/4
03 ：3/8
快换接头
C4 :4
C6 :6
C8 :8
C10:10
9、螺纹的种类
无记号：RC
  F   : G
  N   :NPT
  T   :NPTF
10、托架
无记号：无托架
  F   :F1脚座式托架;F2侧面式托架
产品特点：
1、3通阀和5通阀可混合安装
2、消耗功率: 0.1 W (带节电回路)
3、集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式
4、集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

产品特点 Features

1. 3通阀和5通阀能够混合安装使用；

2. 消耗功率：0.1W（带省电回路）；

3. 有铝制一体型、DIN导轨式、组合集装型等丰富的集装式类型可供选择。

技术参数 Specifications

选型指南 SelectionData

产品细节 Details

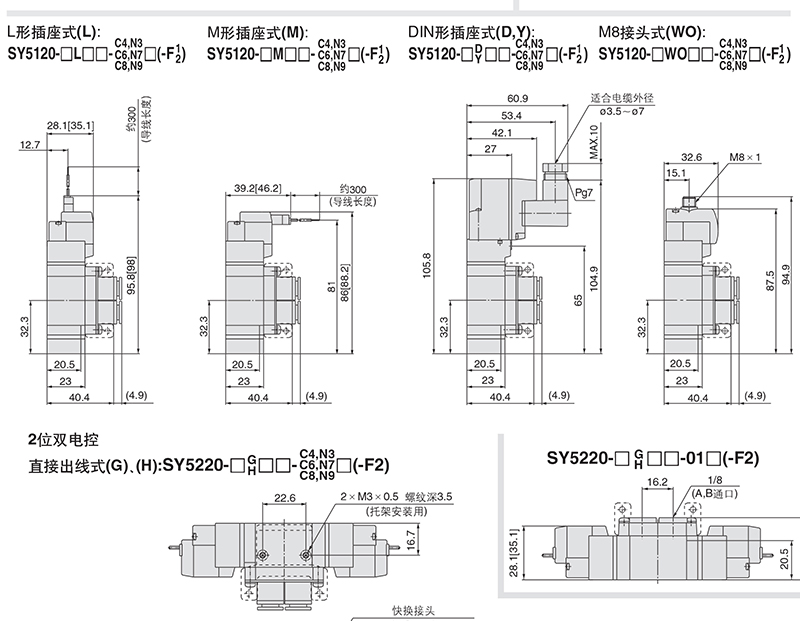

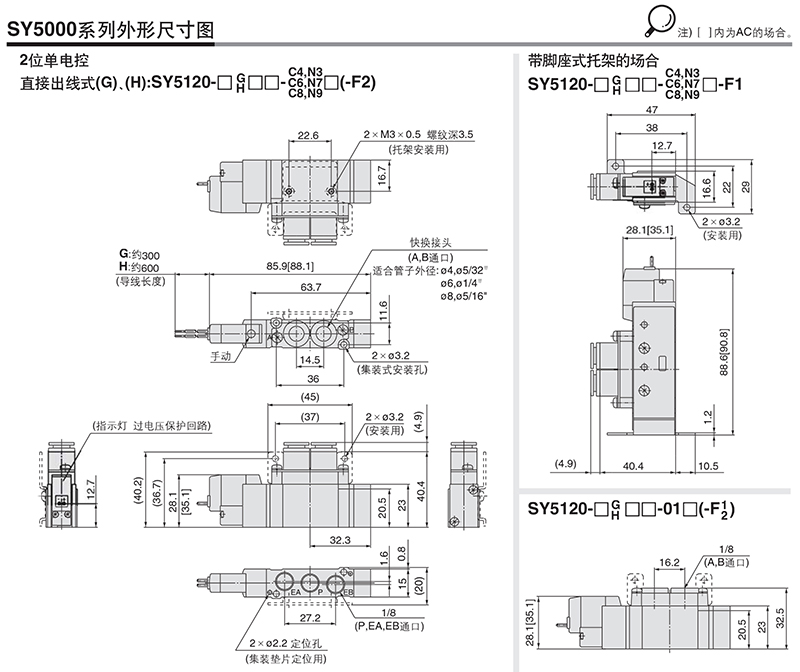

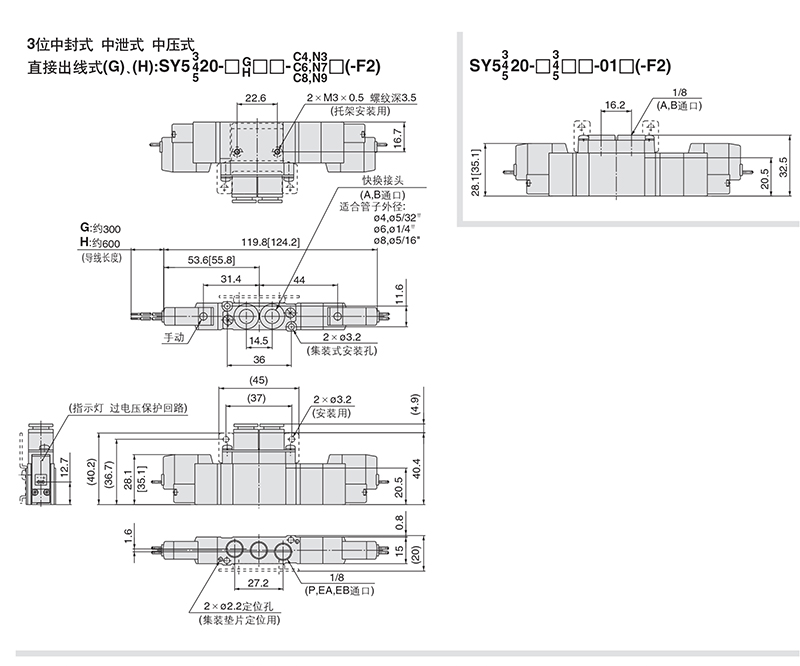

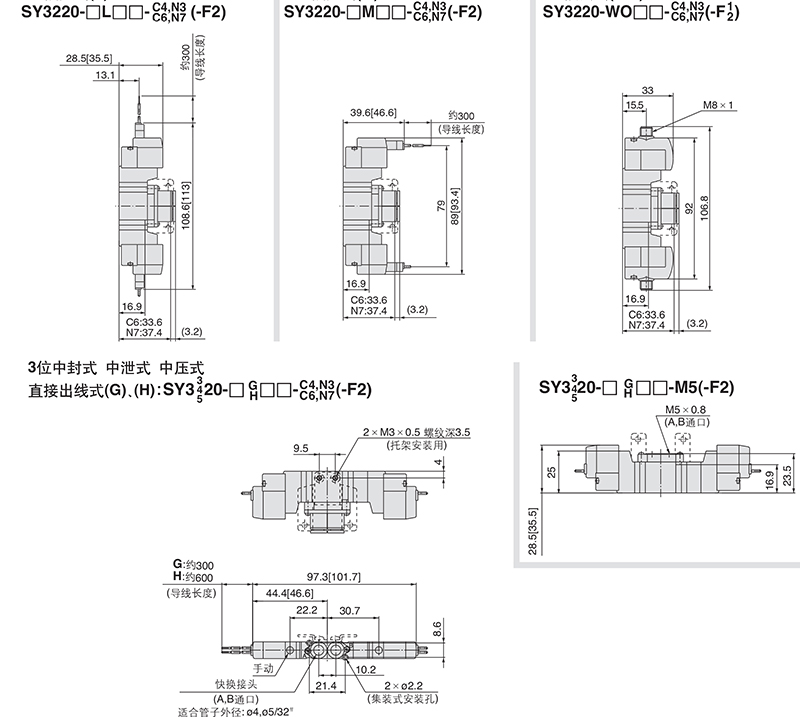

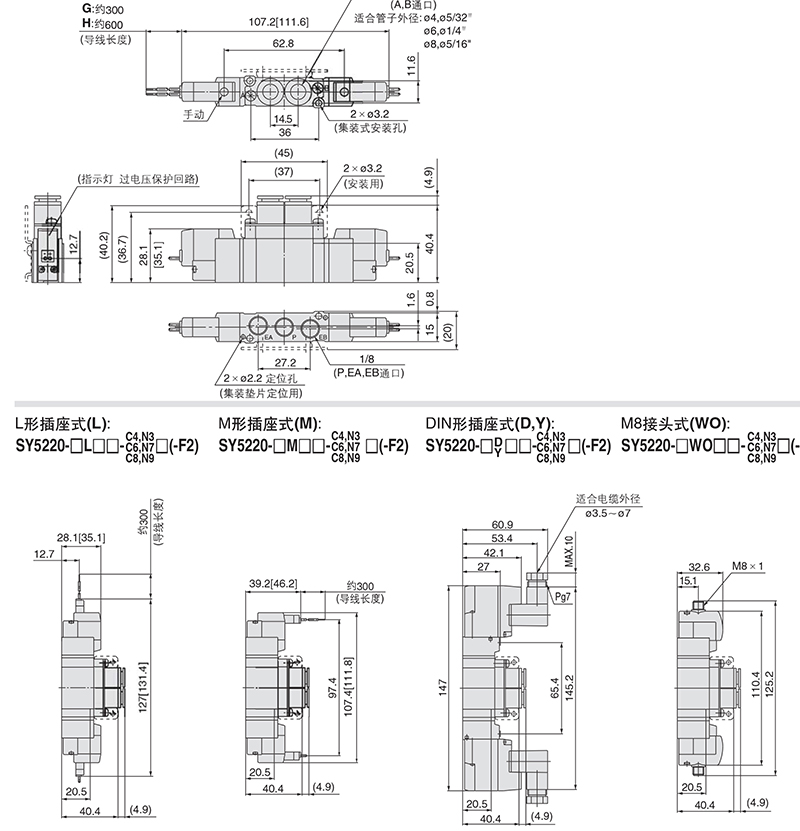

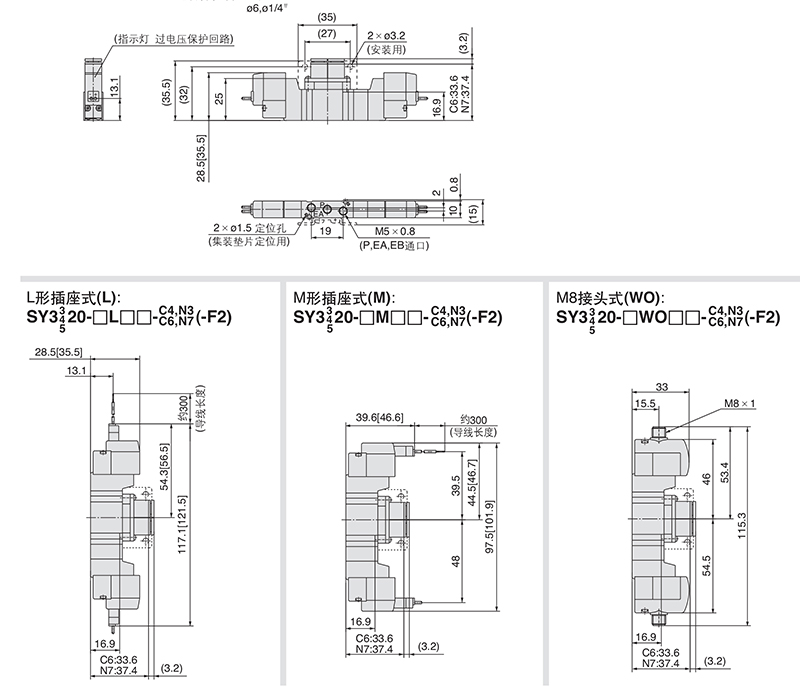

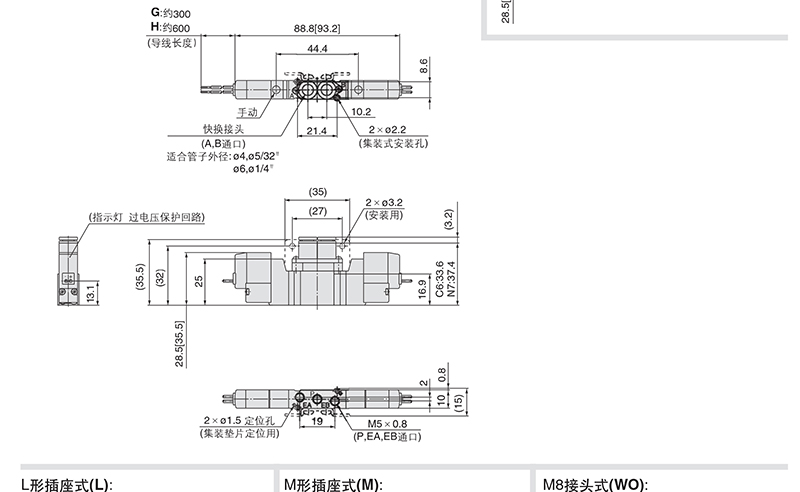

产品尺寸 Dimensions

常见型号为：
SY3120-5GD-M5
SY3220-5GD-M5
SY3320-5GD-M5
SY3420-5GD-M5
SY3520-5GD-M5
SY3120-1G-M5
SY3120-2G-M5
SY3120-3G-M5
SY3120-4G-M5
SY3120-5G-M5
SY3120-6G-M5
SY3120-RG-M5
SY3120-SG-M5
SY3120-VG-M5
SY3120-1LZD-M5
SY3120-2LZD-M5
SY3120-3LZD-M5
SY3120-4LZD-M5
SY3120-5LZD-M5
SY3120-6LZD-M5
SY3120-RLZD-M5
SY3120-SLZD-M5
SY3120-VLZD-M5
SY3120-1LZD-M5-F2
SY3120-2LZD-M5-F2
SY3120-3LZD-M5-F2
SY3120-4LZD-M5-F2
SY3120-5LZD-M5-F2
SY3120-6LZD-M5-F2
SY3120-RLZD-M5-F2
SY3120-SLZD-M5-F2
SY3120-VLZD-M5-F2
SY3440-1DZ
SY3440-2DZ
SY3440-3DZ
SY3440-4DZ
SY3440-5DZ
SY3440-6DZ
SY5120-1D-01-F2
SY5120-2D-01-F2
SY5120-3D-01-F2
SY5120-4D-01-F2
SY5120-5D-01-F2
SY5120-6D-01-F2
SY5120-1G-01
SY5120-2G-01
SY5120-3G-01
SY5120-4G-01
SY5120-5G-01
SY5120-6G-01
SY5120-RG-01
SY5120-SG-01
SY5120-VG-01
SY5440-1DZ
SY5440-2DZ
SY5440-3DZ
SY5440-4DZ
SY5440-5DZ
SY5440-6DZ
SY5520-1LZD-01
SY5520-2LZD-01
SY5520-3LZD-01
SY5520-4LZD-01
SY5520-5LZD-01
SY5520-6LZD-01
SY5520-RLZD-01
SY5520-SLZD-01
SY5520-VLZD-01
SY7120-1D-02-F2
SY7120-2D-02-F2
SY7120-3D-02-F2
SY7120-4D-02-F2
SY7120-5D-02-F2
SY7120-6D-02-F2
SY7120-1G-02
SY7120-2G-02
SY7120-3G-02
SY7120-4G-02
SY7120-5G-02
SY7120-6G-02
SY7120-RG-02
SY7120-SG-02
SY7120-VG-02
SY7120-1D-02
SY7120-2D-02
SY7120-3D-02
SY7120-4D-02
SY7120-5D-02
SY7120-6D-02
SY7120-1GD-C8
SY7120-2GD-C8
SY7120-3GD-C8
SY7120-4GD-C8
SY7120-5GD-C8
SY7120-6GD-C8
SY7120-RGD-C8
SY7120-SGD-C8
SY7120-VGD-C8
SY7220-1GD-C8
SY7220-2GD-C8
SY7220-3GD-C8
SY7220-4GD-C8
SY7220-5GD-C8
SY7220-6GD-C8
SY7220-RGD-C8
SY7220-SGD-C8
SY7220-VGD-C8
SY7240-1DZ
SY7240-2DZ
SY7240-3DZ
SY7240-4DZ
SY7240-5DZ
SY7240-6DZ
SY7320-1DZD-C10
SY7320-2DZD-C10
SY7320-3DZD-C10
SY7320-4DZD-C10
SY7320-5DZD-C10
SY7320-6DZD-C10
SY7320-1DZD-02
SY7320-2DZD-02
SY7320-3DZD-02
SY7320-4DZD-02
SY7320-5DZD-02
SY7320-6DZD-02
SY7320-1GD-02
SY7320-2GD-02
SY7320-3GD-02
SY7320-4GD-02
SY7320-5GD-02
SY7320-6GD-02
SY7320-RGD-02
SY7320-SGD-02
SY7320-VGD-02
SY7320-1GD-C8
SY7320-2GD-C8
