采用HBM测试设备获取每台电机的“心电图”

采用HBM测试设备获取每台电机的“心电图”

位于 Dordrecht（荷兰）的“Van Bodegraven Elektromotoren”专门用于电机。公司供应和安装各种品牌的新电机，并有进行维修和检修的车间。2016年，Van Bodegraven Elektromotoren 开发了一个新的电机测试设备，它使用 HBM 的测量设备来参数测定，包括转矩，转速，电压和温度等。

Richard Renee说：“这使得我们能够为每台电机提供一种”心电图“。
Van Bodegraven Elektromotoren总部位于多德雷赫特，是电机的成熟供应商，业务涉及处理新的和翻新的电机。公司百分之六十业务来自海运业，剩余百分之四十来自工业部门。其电机主要用于船舶推进，驱动泵，风扇，起重机，绞车，锚绞车和输送带等，这需要*的可靠性。
Van Bodegraven 是一家独立品牌供应商，包括为 ABB，Cantoni 和 Siemens 等公司提供电机。 Van Bodegraven 为客户推荐的电机的类型在很大程度上取决于应用。
大修与电机更换
Van Bodegraven 的电机大修和替换业务：
在许多情况下，大修电动机在经济上是不合适的。一般购买新电机的成本通常更低。但有些特殊电机已不再生产，只能选择大修。这些包括多速电机，直流电机或特殊尺寸的电机。我们有一个大型车间，用于修理，大修和翻新电机，占我们营业额的25％。
“在我们更换电机时，我们以一对一的方式操作，” Renee 继续谈道，“因为特定应用的电机进行替代时，性能必须*匹配且快速交付和安装，例如鹿特丹港停泊的船只。另外，状态监测和预测维护变得越来越重要。我们可以远程和无线地获得电机的状态和性能，并通过测量数据来预测何时发生问题或进行维护。“

测试台
电机测试对于整个工作流程来说变得越来越重要。

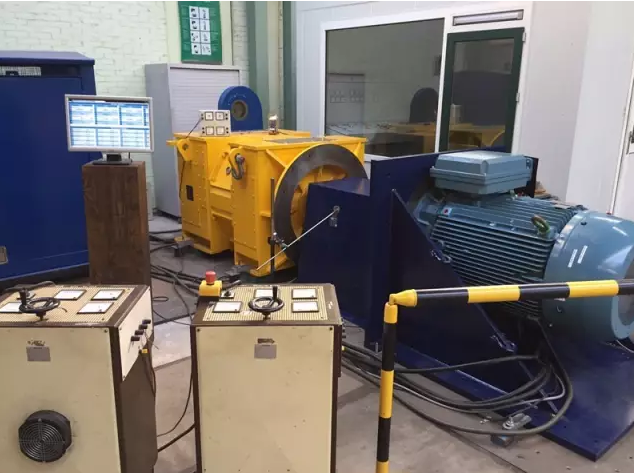

“许多客户想知道电机是否符合实际要求。这不仅涉及其性能，还涉及其能源效率。因此，我们一年前采购了一个新的的无振动测试台，电机能在垂直或水平位置进行负载试验。“
Van Bodegraven在测试台中使用HBM的扭矩传感器和测量设备，Renee 说：
“我们仔细观察了一些供应商的设备，zui终选择了HBM。我们早在 2004 年就购买了HBM T10F 5000 Nm 扭矩传感器，并且仍在使用它。另外还购买了一台PMX测量放大器。这样我们能够同时测量扭矩，转速和温度，以及所有电气参数，如电压，电流和功耗。我们为客户提供了包含所有相关图表的测试报告。在新的测试台中，我们还购买了一台新的 T40B 500 Nm 扭矩传感器，以在低扭矩范围内进行可靠测量。“
测量值在 PMX 测量系统中被读取和数字化。然后连接到预先安装了 catman 软件的计算机上。测量数据以图表形式实时显示，并在测量室的屏幕上显示。这为客户提供了易于理解的信息。除了显示信息，catman软件还存储测量值，允许Van Bodegraven根据测试数据计算和评估驱动器的效率，并分析趋势，从而为客户提供全面的测试报告与所有相关数据。
杰出的性能
另外此测试台也被ABB大量使用。ABB测试工程师不仅在Van Bodegraven进行性能测试，还可以模拟和锁定转子测试。还可以进行全功率的热运行试验和耐久试验。这些测试旨在表明传动系（电机加频率控制器）符合客户要求。
Van Bodegraven 在这个测试台上投入了大量资金。在100％负载下测试的重型电机可能会引起严重的振动;为此，测试台的12个桩深达12 米，以吸收振动。因此，Van Bodegraven 可以在现场进行对 高达600 kW 的电机进行测试和调整。
