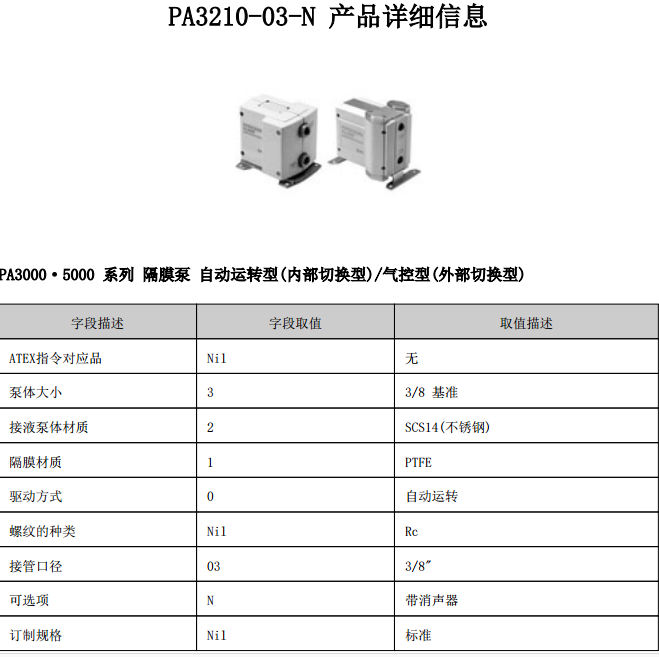

SMC气动隔膜泵PA3210-03-N资料详解

SMC气动隔膜泵PA3210-03-N资料详解

SMC气动隔膜泵是一种以压缩空气为动力，由膜片往复变形造成容积变化的容积泵，其工作原理近似于柱塞泵，由于气动隔膜泵工作原理的特点，因此气动隔膜泵具有以下特点：
（1）泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
（2）不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花。
（3）可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
（4）对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动zui小，适用于不稳定物质的输送。
（5）流量可调节，可以在物料出口处加装节流阀来调节流量。
（6）具有自吸的功能。
（7）可以空运行，而不会有危险。
（8）可以潜水工作。
（9）可以输送的流体极为广泛，从低粘度的到高粘度的，从腐蚀性得到粘稠的。
（10）没有复杂的控制系统，没有电缆、保险丝等。
（11）体积小、重量轻，便于移动。
（12）无需润滑所以维修简便，不会由于滴漏污染工作环境。
（13）泵始终能保持，不会因为磨损而降低。
（14）的能量利用，当关闭出口，泵自动停机，不存在设备移动、磨损、过载、发热。
（15）没有动密封，维修简便避免了泄漏，工作时无死点。

SMC 气动隔膜泵的使用方法
SMC双作用气控型隔膜泵的控制回路如下图。将减压阀的设定压力设定在0.2~0.7MPa，电磁阀一通电，泵便开始工作，但液体输出侧的球阀处于开启状态。泵开始工作前，泵内无液体（干状态），也能吸入液体。在干状态下的zui大吸入扬程为1m。让泵停止工作，让电磁阀断电，泵内气压力便从三通电磁阀泄掉。也可关闭液体输出侧的球阀让泵停止工作。输出流量的调节可利用球阀或节流阀进行。隔膜泵的输出流量若小于zui低流量要求，泵会犹豫工作不稳定而停止。若要求输出流量小于zui低流量，可在输出侧旁通回路来解决，确保泵内达到zui低流量。

SMC气动隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体均可使用。

SMC气动隔膜泵其有四种材质：工程塑料、铝合金、铸铁、不锈钢。气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等，以满足不同用户的需要。安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
SMC气动隔膜泵这种泵的主要分类：气动隔膜泵，不锈钢气动隔膜泵，QBY气动隔膜泵。
适用场合编辑
因为气动隔膜泵具有以上特点，所以气动隔膜泵自从诞生以来正逐步侵入其他泵的市场，并占有其中

气动隔膜泵
的一部分。如：喷漆、陶瓷业中气动隔膜泵已占有的主导地位，而在其他的一些行业中，像环保、废水处理、建筑、排污、精细化工中正在扩大它的*，并具有其他泵不可替代的地位。
气动隔膜泵是一种新型输送机械，是目前国内颖的一种泵类。采用压缩气体为动力源，对于各种腐化性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。气动隔膜泵有四种材质：塑料、铝合金、铸铁、不锈钢。气动隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。以满足不同用户的需要。安置在各种特别场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。
1、由于用气体作动力，所以流量随背压(出口阻力)的变化而主动调节，适合用于中高粘度的流体。而离心泵的工作点因以水为基准设定好的，如果用于粘度稍高的流体，则必需配套减速机或变频调速器，成本就大大的提高了，对于齿轮泵也是如此。

2、在易燃易爆的环境中用气动泵可靠且成本低，如燃料的输送，因为：
*、接地后不可能产生火花；
第二、工作中无热量产生，机器不会过热；
第三、流体不会过热，因为气动隔膜泵对流体的搅动zui小。
3、在工地恶劣的中央，如修建工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于梗塞，这样对电动泵就形成负荷过高的环境，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道梗塞时主动停止。
4、另外气动隔膜泵体积小易于挪动，不需要地基，占地面积小，安置简便经济。可作为挪动式物料输送泵。
5、在有危害性、腐化性的物料处理中，隔膜泵可将物料与外界*隔离。
6、或是一些实验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。这是因为隔膜泵的剪切力低，对材料的物理影响小。
工作原理与特点编辑

SMC 气动隔膜泵的使用注意
1）液体流过时，在系统上方应设置排泄阀，包装不存在液封回路。
2）注意不要出现水锤压力。
3）输送易燃液体时，要防止泄露。
4）自动运转型应使用3通阀，不要使用2通阀。
5）气控型应使用中泄式5通电磁阀。
6）液体是否适合输送与液体的种类、添加物、浓度、温度等有关，故选定材质时要充分考虑。
7）泵内没有液体时不能长时间运转。
8）一旦发生逆压、逆流，会造成元件的破损和动作不良。注意接口不得接错。
9）膜片反复动作，故安装螺钉应牢固。适用行业编辑

化工业：酸、碱、溶剂、悬浮物、分散体系。
石化业：稠油、油脂、泥浆、污泥等。
涂料业：树脂、溶剂、着色剂、油漆等。
日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业：泥浆、瓷浆、石灰浆、陶土浆。
采矿业：煤浆、岩浆、泥浆、砂浆、润滑油等。
水处理：石灰浆、软性沉淀物、污水、化学品、废水。
食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜。
饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业：溶剂、酸、碱、植物提炼液、软膏等各类药品料液。
造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业：溶剂、电镀液、清洗液、硝酸、废酸、腐蚀性酸、抛光液。
纺织业：染料化学品、树脂、胶等。
建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。
家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。
