TOX气液增压缸上海办事处

TOX气液增压缸上海办事处

常用型号：

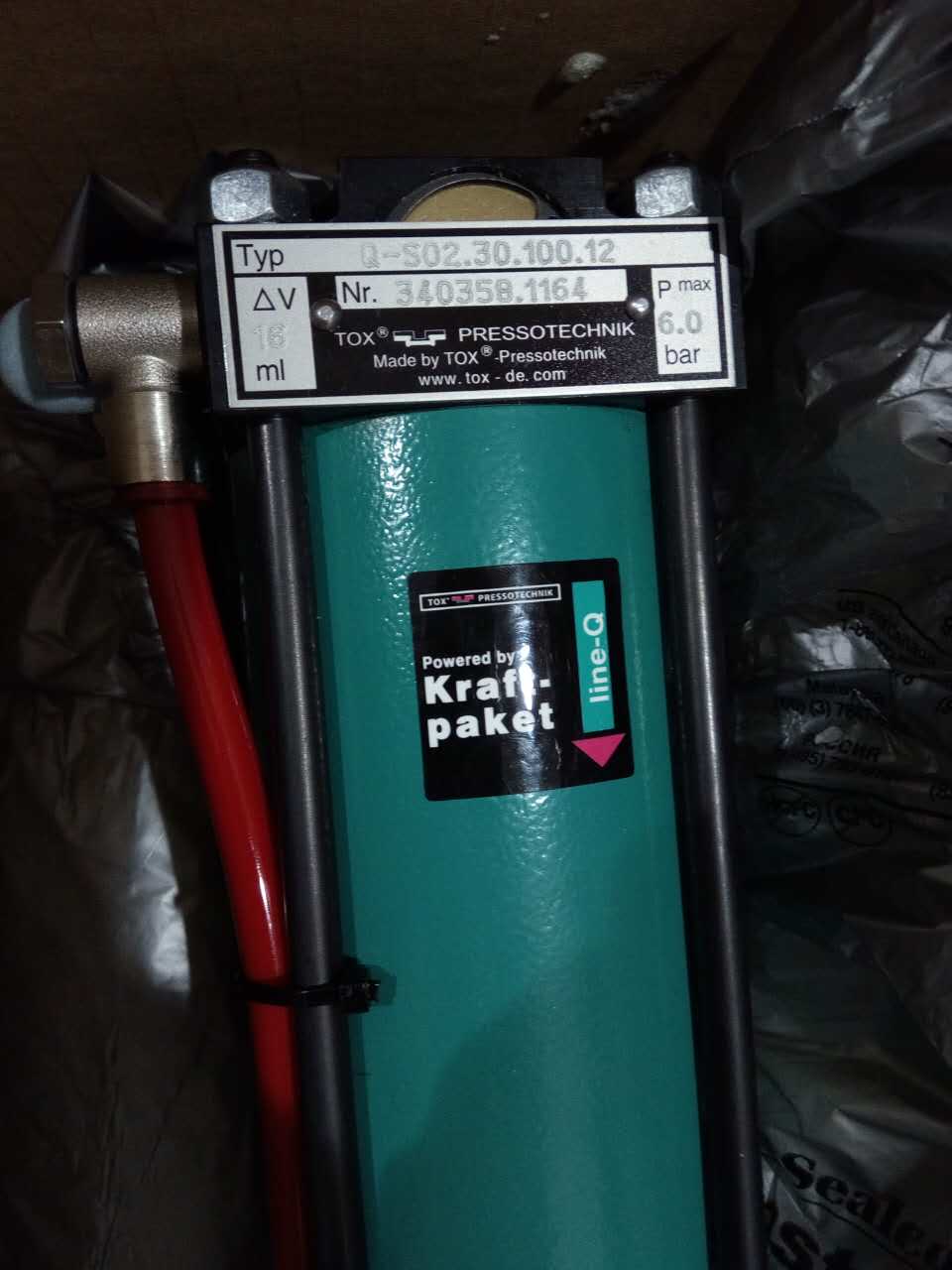

Q-S004.30.100.12，S001.030.100.22，S002.030.100.12，S004.030.100.12，S008.030.100.12，S015.030.100.12，S030.030.100.12，Q-S001.030.100.22，Q-S002.030.100.12，Q-S004.030.100.12，Q-S008.030.100.12，Q-S015.030.100.12，Q-S030.030.100.12，K001.030.200.52，K002.030.200.34， K004.030.200.13，K008.030.200.18，K015.030.200.12，Q-K001.030.200.52，Q-K002.030.200.34，Q-K004.030.200.13，Q-K008.030.200.18，Q-K015.030.200.12，S4.150.6，K2.150.20，Q-S15.30.100.12，

TOX气液增力缸由工作缸、恒压储油腔、气液增压器三部分有机结合为一体。巧妙的设计保证了液压油与压缩空气的严格隔离，工作缸活塞杆接触工作件后自动启动力行程，充分保护了与活塞杆连接的施力部分，恒压储油系统避免了安装限制，可以在360度任意角度、位置安装。 SAST气液增力缸是一个完整的驱动系统，它所具有的三种不同的结构形式以及适用于不同场合的配件使其可以应用于很广的领域。

TOX气液增压缸由工作油缸、工作气缸、恒压储油腔、气液增压器三部分有机结合为一体，此设计保证了液压油与压缩空气的严格隔离，油缸活塞杆接触工作件后自动启动力行程，充分保护了与活塞杆连接的施力部分，恒压储油系统避免了安装限制，可以在360度任意角度、位置安装。 它所具有的三种不同的结构形式以及适用于不同场合的配件使其可以应用于很广的领域。

三段行程工作方式，预压：纯气动的快进行程，空行程快速驱动模具接触工件，无冲击。力行程：接触工件后转为压缩油缸产生转为增压压压力。返回行程：完成冲压行程后，气动快速回位。
TOX气液增压缸 TOX油压开关 TOX传感器 TOX电缆 TOX增压缸 TOX气缸 TOX压力表 TOX配件 TOX控制器 TOX冲压力传感器 TOX变送器 TOX冲裁单元机 TOX钳式冲裁单元机 TOX曲线压力机 TOX冲裁组合机 TOX螺栓螺母压装机 TOX基本的冲压控制系统

与气缸、液压缸相比，zui大节能可达90%，部分快速型增压缸速度可达100次/分钟。特殊规格可定制。玖容快速型增压缸比标准型增压缸速度快1/2，具有经久耐用、高密封性、价格适中，也是增压缸需求客户的*选择。


德国TOX气液增压缸的特点：
1、速度较快，且出力稳定。
2、装置简单，调整容易，保养方便。
3、出力大，可达到油压之高出力。
4、动力来源取得方便。
5、做动噪音小。
6、无油压系统升温之扰。

知识点延伸：
TOX气液增压缸是增压缸的另外一种叫法。增压缸是结合是气缸和油缸优点而改进设计的，增压缸使用压缩气压就能达到油压缸之高出力，不需要液压单元。

TOX气液增压缸是结合气缸和油缸优点而改进设计的，液压油与压缩空气严格隔离，缸内的活塞杆接触工作件后自动启程，动作速度快，且较气压传动稳定，缸体装置简单，出力调整容易，相同条件下可达到油压机之高出力，能耗低，软着陆不损模具，安装容易并且特殊增压缸可360度任意角度安装，所占用的空间小，故障少无温升之困扰，寿命长，噪声小，等核心特性。

TOX?气液增力缸—KT系列 特点： 气液增力装置与工作缸分体组合，力行程 大，外形尺寸小，安装方便灵活 总行程：zui大可达400mm 力行程：zui大可达400mm 冲压力：2kN-2000kN 气压： zui大6bar-10bar 功能简述： 纯气动的分体组合式TOX?气液增力缸,由气液增力装置ES及工作缸AT或HZ组合而成，zui大6bar或10bar压缩空气驱动，即可产生2KN-2000KN冲压力。液压油集成存于ES内，无需液压系统。结构简单，配有严格的气液隔离密封。 控制与一般的串联双作用气缸相同，简单可靠，能耗低，无冲击，无噪声。 每一工作过程由如下三个行程段构成： 1.纯气动的快进行程 2.气液增力的力行程 3.气动的返回行程 应用范围: KT型气液增力缸可用于力行程很大并且（或）安装空间狭小的应用场合。一套KT型气液增力缸由一只气液增力装置ES和一只或几只工作缸构成。 工作缸有AT型气液缸或HZ型特殊液压缸两种形式，气液增力装置ES与工作缸AT或HZ分开安装，之间通过高压软管联接。 特殊优势： 一只气液增力装置可同时驱动多个工作缸同时同步工作。工作缸您可选用与一般气液增力缸相似的AT型缸，也可选用我们特殊设计制造的HZ型液压缸。通过一只二位五通主控气阀，即可实现整套气液增力缸动作控制。 供货包括： 气液增力装置ES及AT型工作缸或HZ型工作缸。ES与工作缸之间通过高压软管联接起来。高压软管的接头形式及管长可由用户确定。配置有快进行程到力行程的自动转换控制及其转换速度调节阀“X”。
